Der BubbleBead Filter besteht aus 2 "Kammern", sowie verschiedenen Ventilen und Klappen. Das Wasser strömt von unten in den Filter (untere "Kammer") ein und wird über ein Sieb verteilt. Dieses Sieb hält Partikel zurück, welche größer als 3 mm sind und verhindert das Filtermaterial bei der Reinigung ausgespült wird.
|
|
|
1 |
Zulauf |
|
2 |
Sieb |
Einlauf in BubbleBead
Im Zulaufrohr befinden sich verschiedenen Ventile und auch der Spülwasserausgang. Der Wasserzulauf von der Pumpe (1) drückt auf einen Abzweig (2), wo das Wasser durch einen Schlauch in ein Membranventil (3) gedrückt wird. Dieser Druck reicht aus, um das Ventil 1 (4) nach links zu drücken und den Spülwasserausgang (5) zu verschließen. Weiterhin drückt der Zulauf (1) auf das Ventil 2 (6) und drückt dieses zusammen. Somit wird der Spülwasserausgang zusätzlich verschlossen und der Zugang (7) zum Filter freigegeben.
|
|
|
1 |
Zulauf |
5 |
Spülwasserausgang |
|
2 |
Abzweig |
6 |
Ventil 2 |
|
3 |
Membranventil |
7 |
Zulauf in den BubbleBead |
|
4 |
Ventil 1 |

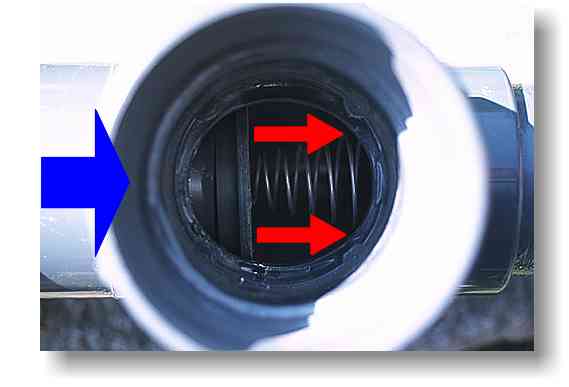

Ventil 2, Wasserdruck kommt von links
Der Wasserdruck drückt das Ventil 2 nach rechts zusammen und das
Wasser strömt nach oben in den BubbleBead
(Blick von Oben)
